Mini CNC คือ เครื่องจักร CNC ขนาดเล็ก มีหลักการทำงานเหมือนกับเครื่อง CNC ขนาดใหญ่หรือที่ใช้ทั่วโดยทั่วไปตามโรงงานอุตสาหกรรม เพียงแต่ว่า Function ต่างๆ บางส่วนที่ไม่จำเป็นอาจจะถูกตัดออกไป ด้วยเหตุผลต่างๆ ไม่ว่าจะเป็นในเรื่องราคา, ความซับซ้อนในการออกแบบ, ความต้องการในการใช้งาน, ค่าความละเอียดและความแม่นยำ และอื่นๆ. โดยที่ส่วนประกอบหลักยังอยู่ครบ เช่น สามารถควบคุมการด้วยโปรแกรมคอมพิวเตอร์, สามารถปรับ Speed, Feed ได้, ควบคุมการเคลื่อนที่ด้วย Step Motor ทั้งในแกน X-Y สำหรับเครื่องประเภท 2 แกน และ แกน X-Y-Z สำหรับเครื่องประเภท 3 แกน
ปัจจุบันเครื่อง Mini CNC ได้ถูกพัฒนาและนำมาใช้กับงานหลากหลายประเภท เช่น งานกลึง, งานกัด,งานเซาะร่อง, การตัดพลาสม่า เป็นต้น
 |

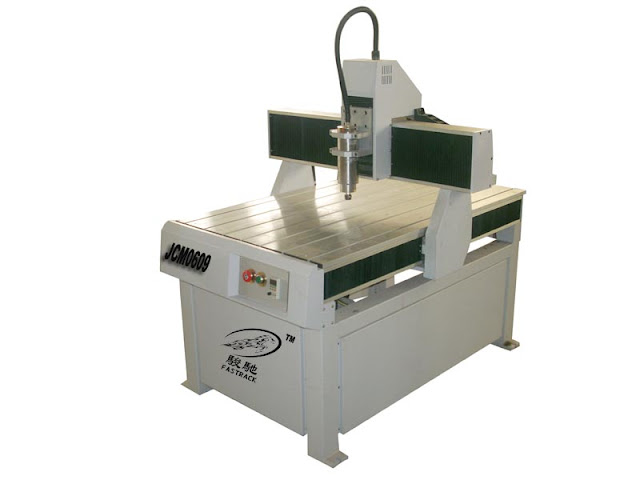

| รูปที่ 1 เครื่องกัด Mini CNC |
Mini CNC ต่างกับ CNC ทั่วไปอย่างไร?
ตามที่ได้เกริ่นในหัวข้อ Mini CNC คืออะไร? เหตุผลหลักที่ทำให้ต้องมี Mini CNC น่าจะเป็นเรื่องของราคาเป็นหลัก ดังนั้นเครื่อง Mini CNC จึงมีส่วนที่แตกต่างจาก CNC ทั่วๆ ไป โดยประมาณดังนี้
- ขนาด มีการย่อส่วนเครื่อง CNC ให้มีขนาดเล็กลง ทำให้มีราคาที่ต่ำลงหลายเท่าตัว
- Function การใช้งานเสริมหลายๆ อย่างที่ถูกตัดออกไป เพื่อลดต้นทุนในการผลิตโดยที่ไม่มีผลต่อการใช้งาน
- ความแม่นยำหรือความละเอียด เครื่อง Mini CNC แทบจะ 100% จะมีค่าความแม่นยำหรือความละเอียดในกาขึ้นรูปชิ้นงานที่ต่ำกว่าเครื่อง CNC ขนาดใหญ่ แต่ก็ไม่ใช่เหตุผลที่เราต้องมานั่งกังวล เนื่องจากว่า งานส่วนมากที่ใช้เครื่อง Mini CNC ผลิตค่าความละเอียดไม่สูงจนเกินไป
- ราคา เครื่อง CNC ทั่วไปมีราคาตั้งแต่หลักบาทแสนขึ้นไปจนถึงหลักสิบล้านบาท ส่วน Mini CNC มีราคาตั้งแต่หลักหมื่นขึ้นไป
- อื่นๆ เช่น Software ที่ใช้งานในการควบคุมเครื่อง Mini CNC อาจไม่ทันสมัยเท่ากับเครื่อง CNC ใหญ่ ซึ่งมีการพัฒนาปรับปรุงจากผลิตรายใหญ่ในต่างประเทศ. ส่วน Mini CNC ส่วนมากผลิตภายในประเทศ
หลักการทำงานของ Mini CNC
CNC และ Mini CNC มีหลักการทำงานที่เหมือนกัน คือ ประกอบไปด้วย
1.Computer และ Software ควบคุม CNC ; ที่ส่วนนี้จะทำหน้าที่ควบคุมโปรแกรมการทำงาน
2.Parallel Port ; ส่วนนี้จะทำหน้าที่แปลงสัญญาณจาก คอมพิวเตอร์ ให้อยู่ในรูปแบบสัญญาณของเครื่องจักร
โครงสร้างของ Mini CNC
1.โครงสร้าง ; เป็นส่วนที่ต้องรองรับทั้งอุปกรณ์ที่ติดตั้ง, วางชิ้นงาน, และรับโหลดที่เกิดขึ้นขณะขึ้นรูปชิ้นงาน ดังนั้นการออกแบบโครงสร้างของเครื่อง Mini CNC ควรออกแบบที่วัสดุที่ทนต่อการรับน้ำหนักและแรงเสียดทานสูง โดยเฉพาะเครื่องจักร 3 แกน ขนาดและวัสดุ และการออกแบบจะต้องออกแบบโดยคำนึงถึงเวลาที่ใช้งานจริงให้มากที่สุด
2.ชุดส่งกำลัง ; ประกอบด้วยอุปกรณ์ในการส่งกำลังเช่น Ball Screw, สายพาน, Slide Bar, Feed Screw เป็นต้น วัสดุที่ใช้ต้องสามารถทนต่อการเสียดสีและแรงบิดที่สูงได้ เพราะถ้ามีการสึกหรอกจะส่งผลโดยตรงกับความแม่นยำ (Accuracy) ของชิ้นงาน
3.ชุดควบคุมการเคลื่อนที่ ; ประกอบด้วย Step Motor, Servo Motor มีหน้าที่ในการควบคุมการเคลื่อนที่ของแกนต่างๆ
4.ชุดโปรแกรมควบคุมการทำงาน ; ทำหน้าที่สั่งการให้เครื่อง Mini CNC เคลื่อนที่ไปในทิศทางและระยะต่างๆ ตามที่กำหนด โปรแกรมที่นิยมใช้ในปัจจุบัน เช่น March 3
ขอบคุณครับสำหรับการติดตาม ในคราวต่อไปผมจะนำเสนอเครื่อง Mini CNC ชนิดต่างๆ พร้อมทั้งตัวอย่างการใช้งานครับ..
